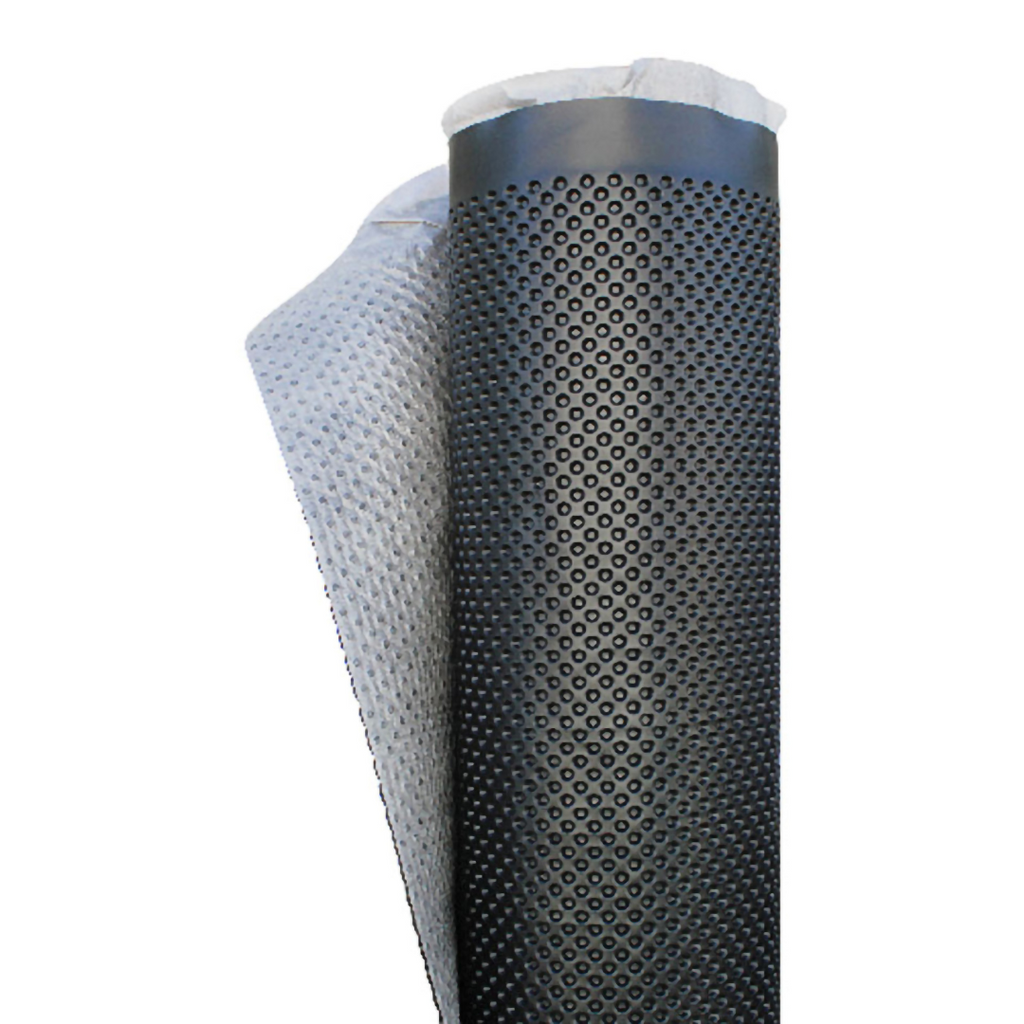

La Lámina Drenante Gutta Drain V con Geotextil es un sistema profesional de drenaje y protección para estructuras enterradas, desarrollado para aplicaciones exigentes de drenaje perimetral, muros enterrados, cimentaciones y estructuras subterráneas. Está compuesta por una membrana nodular de Polietileno de Alta Densidad (HDPE) y una capa filtrante de geotextil de polipropileno integrado, formando una solución altamente eficiente y durable para evacuación de agua y protección impermeable.

Gracias a sus canales ortogonales especialmente diseñados, genera una cámara de drenaje permanente que permite un alto caudal de evacuación de agua, evitando la acumulación de humedad y reduciendo significativamente la presión hidrostática sobre los muros enterrados.

Usos Principales

Ideal para:

• Drenaje perimetral.
• Protección de impermeabilizaciones.
• Muros enterrados.
• Fundaciones.
• Sótanos.
• Muros de contención.
• Terrazas ajardinadas.
• Túneles y galerías.
• Obras hidráulicas.
• Sistemas de drenaje vertical.

Aplicable en:

• Estructuras subterráneas.
• Hormigón.
• Fundaciones y cimentaciones.
• Obras civiles e industriales.

Ventajas

• Alta capacidad drenante.
• Cámara de drenaje permanente.
• Excelente resistencia mecánica.
• Reduce presión hidrostática.
• Geotextil integrado filtrante.
• Evita obturación por finos.
• Protege impermeabilizaciones.
• Resistente a raíces y microorganismos.
• Ligera y fácil de instalar.
• Alta durabilidad.
• Excelente estabilidad térmica.
• No degradable.

Características Técnicas

¿Cómo Funciona el Sistema Drain V?

El sistema combina:

Membrana nodular HDPE

• Genera una cámara de aire y drenaje.
• Resiste presión mecánica del terreno.

Geotextil filtrante

• Filtra partículas finas.
• Evita obstrucciones del sistema drenante.
• Mantiene capacidad hidráulica permanente.

Canales ortogonales

• Mejoran el escurrimiento del agua.
• Aumentan el caudal drenante respecto a membranas tradicionales.

Campos de Aplicación

Especialmente recomendado para:

• Muros enterrados.
• Fundaciones.
• Estructuras bajo nivel de terreno.
• Obras hidráulicas.
• Cubiertas ajardinadas.
• Protección de impermeabilización.
• Sistemas de drenaje vertical y horizontal.

Aplicaciones Recomendadas

✔ Muros de contención
✔ Sótanos
✔ Fundaciones
✔ Túneles
✔ Terrazas verdes
✔ Estructuras subterráneas
✔ Drenaje perimetral

Modo de Instalación Vertical

Protección de muros enterrados

1. Extender la lámina con el geotextil hacia el terreno.
2. Solapar bordes aproximadamente 20 cm.
3. Sellar uniones con cintas bituminosas si se requiere mayor protección.
4. Fijar el perfil superior guttabeta®.
5. Sujetar mediante tacos JNH 40 o clavos de acero.
6. Instalar tubo de drenaje en la base de fundación.

Modo de Instalación Horizontal

Terrazas ajardinadas

1. Extender la lámina sobre la impermeabilización.
2. Solapar rollos aproximadamente 20 cm.
3. Sellar uniones con cinta bituminosa.
4. Levantar material sobre muros laterales.
5. Instalar capa final de grava y tierra vegetal.

Resistencia y Durabilidad

La membrana presenta:

• Alta resistencia a compresión:

  • 230–300 kN/m².

• Resistencia química.
• Resistencia a raíces.
• Resistencia a bacterias y hongos.
• No contamina napas subterráneas.
• Excelente estabilidad térmica.

Beneficios del Sistema

La Lámina Drenante Gutta Drain V permite:

• Proteger impermeabilizaciones enterradas.
• Evitar acumulación de agua.
• Disminuir presión hidrostática.
• Aumentar vida útil de muros y fundaciones.
• Mejorar desempeño de sistemas drenantes.

Presentación

• Rollo:
  • 2,0 x 20 metros.
• Pallet:
  • 6 rollos.

Recomendaciones

• Verificar compatibilidad con sistema impermeable.
• Evitar daños durante relleno.
• Utilizar drenaje inferior adecuado.
• Instalar con geotextil orientado hacia terreno.
• Proteger la membrana antes del relleno definitivo.
